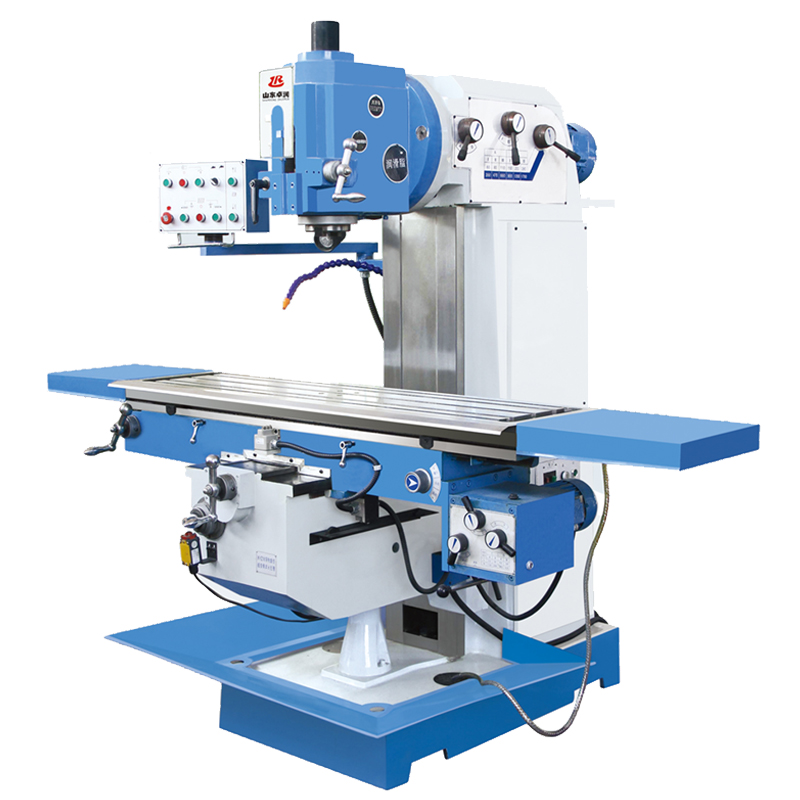

XQ5032B-1立式升降台铣床
XQ5032B-1立式升降台铣床可以用来钻孔、铣平面、铰孔、及修刮端面等多种形式的加工，XQ5032铣床广泛用于大中小型企业，乡镇和个体工业的机械加工，及各类机器制造业中加工中小型零件，也适用于修理车间。
|
主要技术参数 |
单位 |
XQ5032B-1 |
|
|
SPECIFICATIONS |
|||
|
主轴内孔锥孔 |
Spindle taper bore |
-- |
7：24 ISO50 |
|
主轴端面到工作台距离 |
Distance spindle nose to table |
mm |
60-540 |
|
主轴孔中心到立柱表面距离 |
Column surface to spindle hole center |
mm |
325 |
|
主轴转速范围 |
Spindle speed range |
r.p.m |
(12级) 60-1700 |
|
立铣头回转角度 |
Vertical milling head rotation angle |
±45° |
|
|
工作台尺寸 |
Table size |
mm |
1500×360 |
|
工作台行程 |
Table travel |
mm |
1000×320 |
|
工作台纵、横向机动进给速度 |
Worktable longitudinal and transverse feed motor speed |
mm/min |
(8级)22-370（快进540） |
|
工作台垂向机动升降速度 |
The vertical motorized table lifting speed |
mm/min |
590 |
|
工作台“T"型槽（槽数/宽度mm/间距） |
Workbench "T" type slots (slots / width mm / pitch) |
mm |
3/18/80 |
|
主传动电机功率 |
The main drive motor power |
kw |
4 |
|
X、Y、Z方向进给电机功率 |
X, Y, Z direction feed motor power |
kw |
0.75 |
|
工作台机动进给电机功率 |
Feed speed motor power |
kw |
0.75 |
|
升降台机动进给电机功率 |
Lift motor Feed motor power |
kw |
1.1 |
|
冷却泵功率 |
Cooling pump power |
w |
0.09 |
|
外形尺寸（长×宽×高） |
Dimensions (L × W × H) |
mm |
2220×2600×1800 |
|
机床重量（约） |
Machine weight (approx.) |
kg |
2500 |
