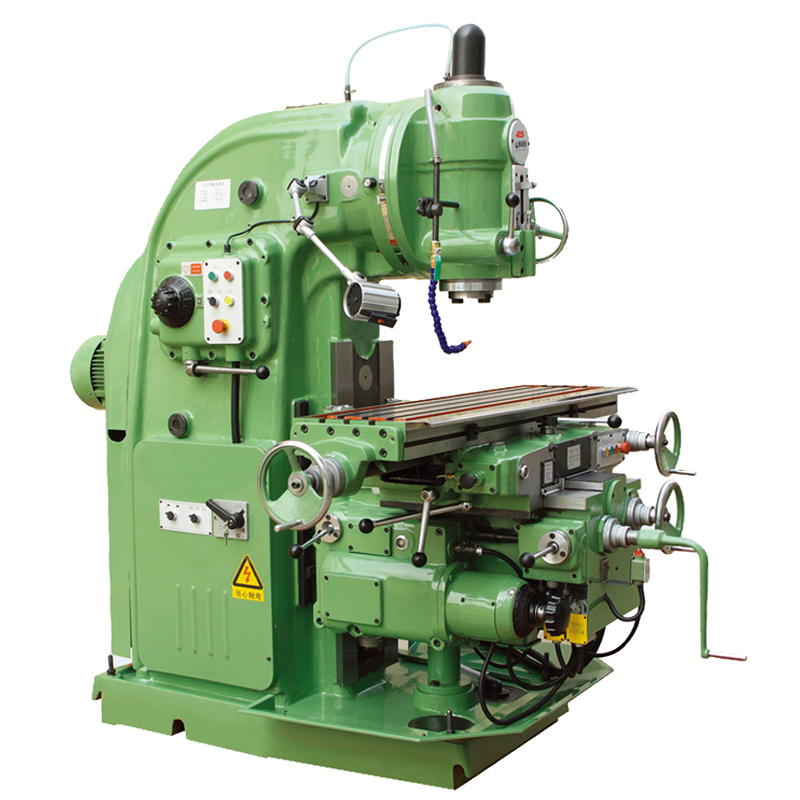

X5032立式升降台铣床
X5032立式升降台铣床是一种强力金属切削机床，该机床刚性强，进给变速范围广，能承受重负荷切屑。主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具，适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。
|
主要技术参数 |
SPECIFICATIONS |
单位 |
X5032 |
|
工作台面尺寸 |
The worktable size |
mm |
1325×320 |
|
X、Y、Z轴行程 |
X, Y, Z axis |
mm |
700/680,255/240,350/330 |
|
工作台T型槽 |
The workbench T slot |
mm |
3-18-70 |
|
主轴转速 |
Spindle speed |
r.p.m |
30-1500(18级) |
|
主轴孔锥度 |
Main shaft hole taper |
ISO 50(7:24) |
|
|
主轴端面至工作台面距离 |
Spindle end to the work surface distance |
mm |
60-410 |
|
主轴中心线到床身垂直导轨面的距离 |
Spindle center to bed vertical guide surface distance |
mm |
350 |
|
主轴行程 |
Main shaft trip |
mm |
70 |
|
主轴孔径 |
Main shaft aperture |
29 |
|
|
工作台快速移动速度(纵向/横向/垂向) |
Workbench fast moving speed(X/Y/Z) |
2300/1540/770 |
|
|
立铣头最大回转角度 |
Vertical milling head maximum turning Angle |
±45° |
|
|
主电机功率 |
Main motor power |
kw |
7.5 |
|
进给电机功率 |
Feed motor power |
kw |
1.5 |
|
机床重量 |
Machine weight |
kg |
2860 |
|
机床外形尺寸 |
Machine tool shape dimension |
mm |
2294×1770×1904 |
