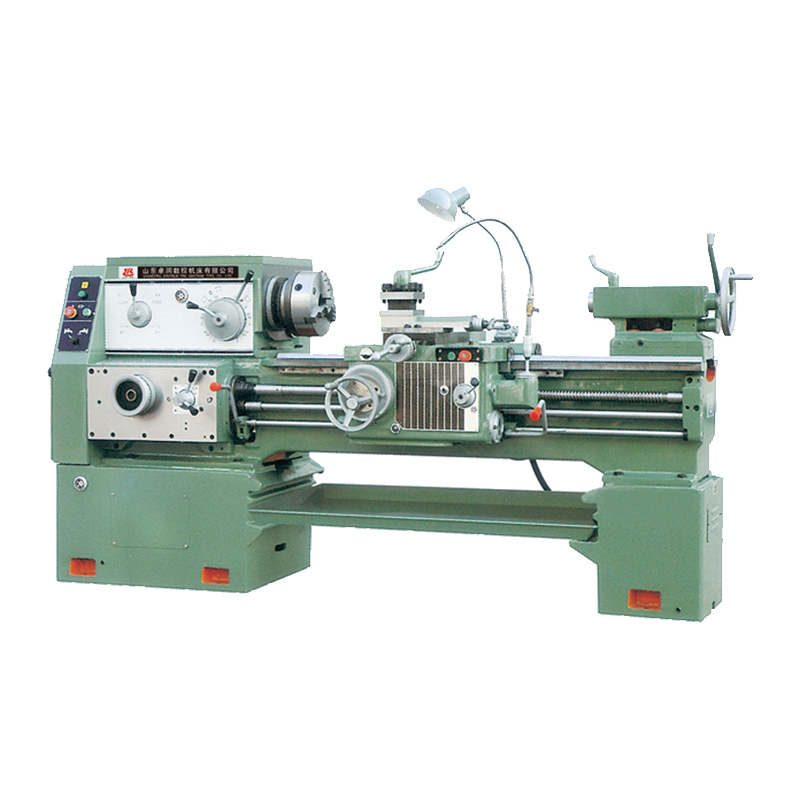

CA6140卧式车床
◆CA系列车床是一款国标机型，主电机功率为7.5KW，该CA机型通过摩擦片来启动机床正反转，适合大扭力切削，导轨宽度400MM，经自然失效处理并配合超音频淬火，来保障CA车床高刚性，床面持久耐磨。中拖板贴塑处理，经久耐磨，维护方便，主轴通孔52-80MM任选。
◆CA系列普通卧式车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作，是通用性非常强的卧式车床，广泛适用于各种轴类和盘类零件的批量加工。
◆该系列车床床身宽于一般车床，导轨宽度400mm具有较高的刚度，导轨面经中频淬火，经久耐磨。
◆ 机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
◆ 机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。
◆机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，保证机床具有良好的的精度稳定性和加工的可靠性。
|
技术参数 |
Specifications |
CA6140 |
|
床身上最大工件直径 |
Max.Swing over bed |
400mm |
|
刀架上最大工件直径 |
Max.Swing over carriage |
210mm |
|
最大工件长度 |
Max.Length of work piece |
750mm-4000mm |
|
床身宽度 |
Width of bed |
400mm |
|
刀杆截面 |
Section of turning tool |
25×25mm |
|
主轴转速范围 |
Spindle speeds |
10-1400rpm/16-1400rpm(24 steps) |
|
主轴内孔 |
Hole through spindle |
52mm、（80mm）、[105mm] |
|
主轴孔锥度 |
Spindle taper |
莫式NO.6(MT6)(Ф90 1∶20)[Ф113 1∶20] |
|
进给数量 |
Number of feeds |
64种(kinds)(for each) |
|
公制螺纹 |
Range of metric threads(kinds) |
(1-192mm)44种(44 kinds) |
|
英制螺纹 |
Range of inch threads(kinds) |
(2-24tpi)21种(21 kinds) |
|
模数螺纹 |
Range of module threads(kinds) |
0.25-48(模数39种)（Module 39 kinds） |
|
径节螺纹 |
Range of pitch threads(kinds) |
1-96DP(37种)(37kinds) |
|
尾座主轴最大行程 |
Max.Tail stock spindle travel |
150mm |
|
尾座主轴直径 |
Tail stock spindle diameter |
75mm |
|
尾座主轴孔锥度 |
Taper of tail stock spindle center hole |
莫氏NO.5(MT5) |
|
主电机 |
Main motor |
7.5KW(10HP) |
|
包装尺寸 |
Overall dimensions for750mm |
2550×1140×1750 |
|
Overall dimensions for1000mm |
2700×1140×1750 |
|
|
Overall dimensions for1500mm |
3200×1140×1750 |
|
|
Overall dimensions for2000mm |
3700×1140×1750 |
|
|
Overall dimensions for2200mm |
4030×1140×1750 |
|
|
Overall dimensions for3000mm |
4850×1140×1750 |
|
|
Overall dimensions for4000mm |
5800×1140×1750 |
|
|
重量 |
Weight for 750mm |
2100 |
|
Weight for 1000mm |
2190 |
|
|
Weight for 1500mm |
2350 |
|
|
Weight for 2000mm |
2720 |
|
|
Weight for 2200mm |
2800 |
|
|
Weight for 3000mm |
3300 |
|
|
Weight for 4000mm |
3500 |
