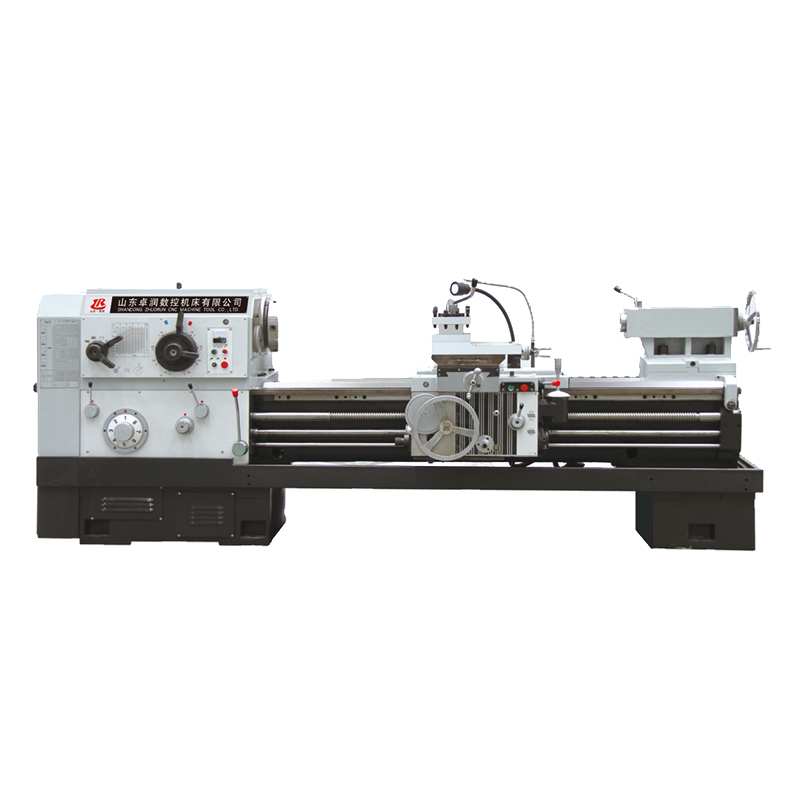

CW6163卧式车床
CW6163卧式车床是一款国标机型，主电机功率为11KW，该CW重型卧式车床机型通过摩擦片来启动机床正反转，适合大扭力切削，导轨宽度550MM，经自然失效处理并配合超音频淬火，整体床身结构来保障CW重型卧式车床高刚性，床面持久耐磨。中拖板贴塑处理，经久耐磨，维护方便，主轴通孔104。
本系列车床是一种通用金属切削机床，适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数、径节螺纹，并能进行钻孔和拉油槽等工作。 本系列机床适宜加工铸铁，钢及各种有色金属等材料。
|
参数 SPECIFICATIONS |
单位 Unit |
CW6163 |
|
床身上最大回转直径 Swing over bed |
mm |
Φ630 |
|
床鞍上最大回转直径 Swing over cross slide |
mm |
Φ350 |
|
最大工件长度 Distance between centers |
mm |
1500/3000/5000 |
|
床身宽度 Width of bed way |
mm |
550 |
|
主轴通孔直径/端部 Spindle bore/nose |
mm |
φ104/C11 |
|
主轴通孔锥度 Spindle bore taper |
mm |
公制 metric120 |
|
主轴转速 |
r/min |
正转18档5.4-720 |
|
Spindle speed |
FWD. 18 steps |
|
|
纵进给量级数/范围 Z axis feed grade/range |
mm/r |
64/0.1-24.3 |
|
横进给量级数/范围 X axis feed grade/range |
mm/r |
64/0.05-0.912 |
|
床鞍快移速度 Carriage rapid traverse speed |
mm/min |
4000 |
|
横滑板快移速度 Cross slide rapid traverse speed |
mm/min |
2300 |
|
公制螺纹种数/范围 Metric thread grade/range |
mm |
50/1-240 |
|
英制螺纹种数/范围 Inch thread grade/range |
T.P.I. |
26/14-1 |
|
模数螺纹种数/范围 Module thread grade/range |
mm |
53/0.5-120 |
|
径节螺纹种数/范围 DP thread grade/range |
D.P. |
24/28-1 |
|
滑板最大横向行程 Traverse of cross slide |
mm |
420 |
|
刀架最大行程 Max. traverse of turret |
mm |
200 |
|
套筒行程 Tailstock quill travel |
mm |
250 |
|
套筒直径/锥度 Tailstock quill Dia./taper |
mm |
φ100/莫氏5号(MT5#) |
|
主电机 Main motor power |
kW |
11 |
|
卡盘 |
mm |
φ315三爪卡盘 |
|
Chuck |
||
