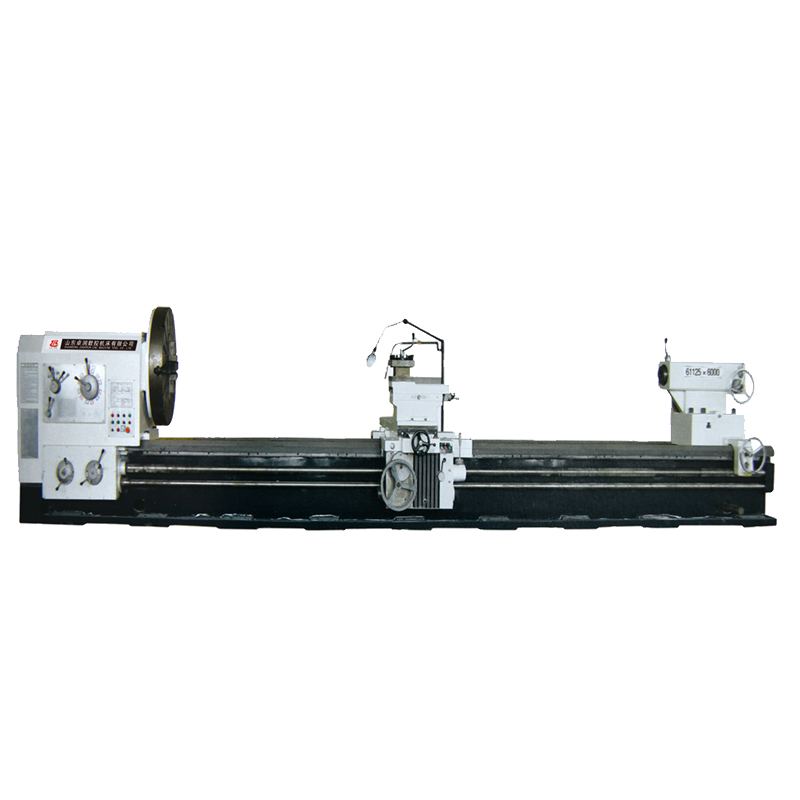

CW61125卧式车床
CW61125重型车床是一款国标机型，主电机功率为22KW，该CW重型卧式车床机型通过摩擦片来启动机床正反转，适合大扭力切削，导轨宽度755MM，经自然失效处理并配合超音频淬火，整体床身结构来保障CW重型卧式车床高刚性，床面持久耐磨。中拖板贴塑处理，经久耐磨，维护方便，主轴通孔130。
本系列车床是一种通用金属切削机床，适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数、径节螺纹，并能进行钻孔和拉油槽等工作。 本系列机床适宜加工铸铁，钢及各种有色金属等材料。
|
参数 SPECIFICATIONS |
单位 Unit |
CW61125 |
|
床身上最大回转直径 Swing over bed |
mm |
Φ1250 |
|
刀架上最大回转直径 Swing over gap |
mm |
Φ865 |
|
插入主轴孔棒最大直径 Swing over cross slide |
mm |
Φ128 |
|
最大工件长度 Distance between centers |
mm |
1500-15000 |
|
床身宽度 Width of bed way |
mm |
755 |
|
主轴通孔直径/端部 Spindle bore/nose |
mm |
φ130/D11 |
|
主轴通孔锥度 Spindle bore taper |
mm |
公制 metric140 |
|
主轴转速 Spindle speed |
r/min |
21档2-200 FWD. 21 steps |
|
纵进给量级数/范围 Z axis feed grade/range |
mm/r |
56/0.1-12mm/r |
|
横进给量级数/范围 X axis feed grade/range |
mm/r |
56/0.05-6mm/r |
|
床鞍快移速度 Carriage rapid traverse speed |
mm/min |
3470 |
|
横滑板快移速度 Cross slide rapid traverse speed |
mm/min |
1870 |
|
公制螺纹种数/范围 Metric thread grade/range |
mm |
43/1-120 |
|
英制螺纹种数/范围 Inch thread grade/range |
T.P.I. |
29/28-3/8牙/英寸 |
|
模数螺纹种数/范围 Module thread grade/range |
mm |
45/0.5-60 |
|
径节螺纹种数/范围 DP thread grade/range |
D.P. |
25/1-56 |
|
刀架最大横向行程 Traverse of cross slide |
mm |
630 |
|
上刀架最大行程 Max. traverse of turret |
mm |
300 |
|
套筒行程 Tailstock quill travel |
mm |
300 |
|
套筒锥度 Tailstock quill Dia./taper |
mm |
莫氏6号(MT6#) |
|
主电机 Main motor power |
kW |
22 |
|
卡盘 Chuck |
mm |
四爪卡盘 Φ1000 |
