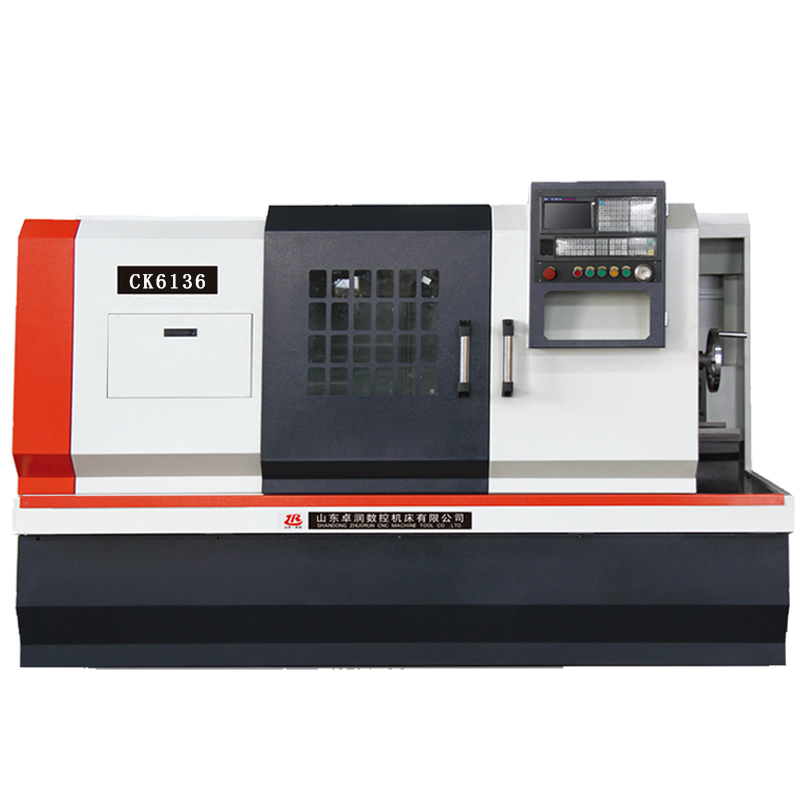

CK6136硬轨数控车床
CK6136硬轨数控车床主要用于加工各种轴类、盘类零件，可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面，能够满足黑色金属及有色金属高速切屑的速度需求。适合汽车、摩托车、电子、航天、军工等行业对转体类零件进行高效、大批量、高精度的加工。
|
技术参数 |
Specifications |
单位 |
CK6136 |
|
床身上最大回转直径 |
Max. swing over bed |
mm |
Φ360 |
|
拖板上最大回转直径 |
Max. swing over cross slide |
mm |
Φ190 |
|
最大加工长度 |
Max. processing length |
mm |
650/850/1450 |
|
最大行程X/Z |
X/Z axis travel |
mm |
X:220 Z:750/1000/1500 |
|
主传动形式 |
Spindle transmission type |
二档变速/无级变速 |
|
|
主轴转速范围 |
Spindle speed |
rpm |
L:70~560,H:200~1600 |
|
主轴端部形式 |
Spindle nose |
C6 |
|
|
主轴通孔直径 |
Spindle bore |
mm |
52 |
|
主轴孔前端锥度 |
Spindle taper |
MT6 |
|
|
主轴电机功率 |
Spindle motor |
kW |
4 |
|
卡盘尺寸 |
Chuck size |
mm |
200 |
|
进给电机扭矩X/Z |
X/Z axis feed motor torque |
N.m |
4/6 |
|
快移速度X/Z |
X/Z Rapid traverse |
m/min |
X:4 Z:6 |
|
重复定位精度（X/Z） |
X/Z axis repeatability |
mm |
±0.005 |
|
工件加工精度 |
Processing accuracy |
IT6-IT7 |
|
|
工件表面粗糙度 |
Workpiece surface roughness |
Ra1.6 |
|
|
尾座套筒直径 |
Tailstock sleeve dia. |
mm |
65 |
|
尾座套筒行程 |
Quill traverse |
mm |
120 |
|
尾座套筒锥度 |
Quill taper |
# |
MT4 |
|
刀架形式 |
Tool post form |
电动四工位 |
|
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
20×20 |
|
导轨形式 |
Guide form |
平轨 |
|
|
总电源容量 |
Total power capacity |
kVA |
10 |
|
外形尺寸 |
Machine dimension (L×W×H) |
mm |
2500×1500×1650 |
|
机床重量（约） |
Net. weight (about) |
kg |
1550 |
