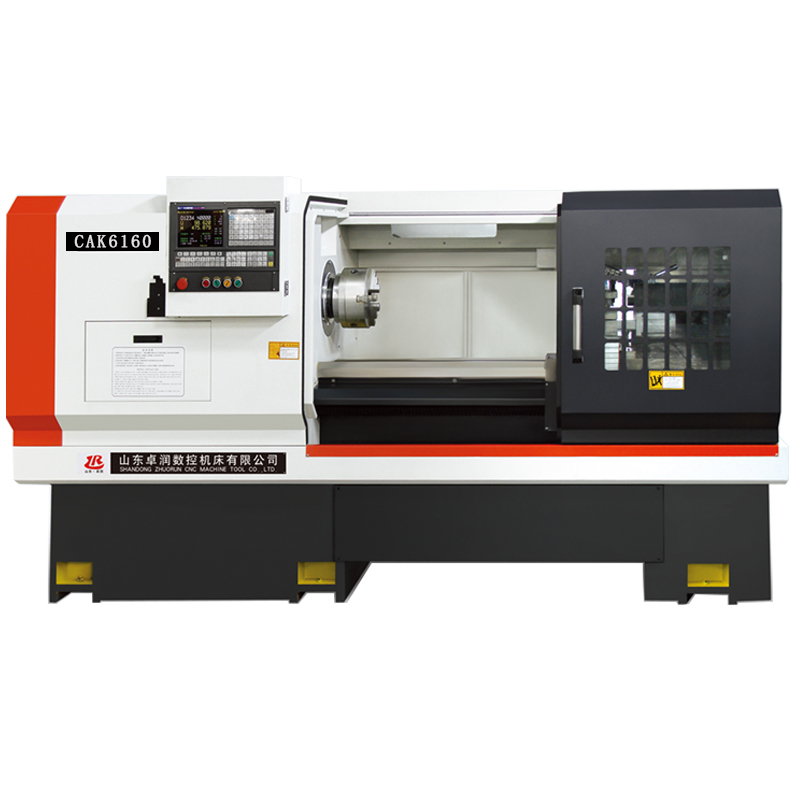

CAK6160硬轨数控车床
CAK6160硬轨数控车床是一种经济、实用的加工机床，产品结构成熟，性能质量稳定可靠。 该机床品种规格齐全，可以实现轴类、盘类的内外表面，锥面，圆弧，螺纹，镗孔，铰孔等机械加工，也可以实现非圆曲线加工。根据客户需求，可选配不同的数控系统和附件。
本机床广泛用于电气、仪表仪器工业、汽车、摩托车配件、紧固件轴承、照相器材、电影机械、五金工具中表、眼镜、文教用品、电机、阀门、煤气管件及其他高精度复杂零件的加工制造，是五金机械加工行业理想的高效率设备。
|
技术参数 |
Specifications |
单位 |
CAK6160 |
|
床身上最大回转直径 |
Max. swing over bed |
mm |
Φ600 |
|
拖板上最大回转直径 |
Max. swing over cross slide |
mm |
Φ395 |
|
最大加工长度 |
Max. processing length |
mm |
850/1500 |
|
最大行程X/Z |
X/Z axis travel |
mm |
X:300 Z:1000/1600 |
|
主轴端部形式 |
Spindle nose |
A2-8/11 |
|
|
主轴通孔直径 |
Spindle bore |
mm |
Φ82/Φ130(可选） |
|
主轴拉管内径 |
Bar capacity |
mm |
Φ65/120 |
|
主轴最大转速 |
Max. spindle speed |
rpm |
1600/800 |
|
卡盘尺寸 |
Chuck size |
mm |
250/380 |
|
主轴电机功率 |
Spindle motor |
kW |
11 |
|
重复定位精度(X/Z) |
X/Z axis repeatability |
mm |
±0.005 |
|
进给电机扭矩X/Z |
X/Z axis feed motor torque |
N.m |
5/7.5(1m)7.5/10(1.5m) |
|
X/Z快移速度 |
X/Z Rapid traverse |
m/min |
8/10 |
|
尾座套筒直径 |
Tailstock quill dia. |
mm |
Φ75 |
|
尾座套筒行程 |
Quill traverse |
mm |
200 |
|
尾座套筒锥度 |
Quill taper |
# |
MT5 |
|
刀架形式 |
Tool post type |
4工位电动刀架 |
|
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
25×25 |
|
导轨形式 |
Guide form |
平轨 |
|
|
总电源容量（连续） |
Total power capacity |
kVA |
15 |
|
外形尺寸 |
Machine dimension (L×W×H) |
mm |
2950/3610×1520×1820 |
|
机床重量（约） |
Net. weight (about) |
kg |
3150 |
