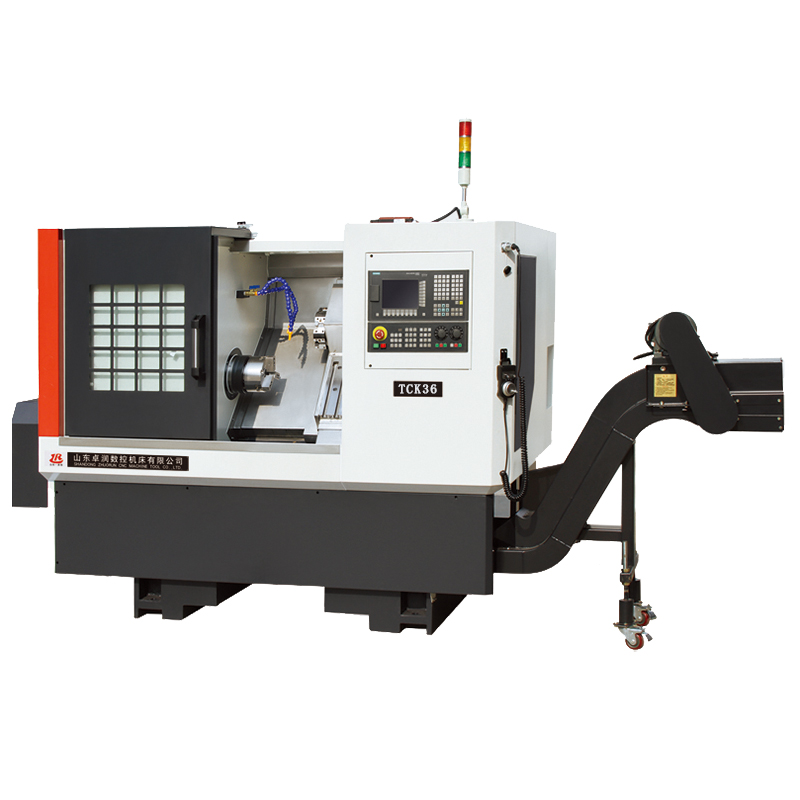

TCK36斜床身线轨数控车床
本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。机床采用45°整体斜床身结构，配置高精度预负荷台湾直线滚动导轨，采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；机床的位置精度高，排屑流畅、适合高速高精加工。
|
技术参数 |
Specifications |
单位 |
TCK36 |
|
床身上最大回转直径 |
Max. swing over bed |
mm |
Φ390 |
|
拖板上最大回转直径 |
Swing over cross slide |
mm |
Φ130 |
|
最大加工长度 |
Max. processing length |
mm |
200(400) |
|
最大行程X/Z |
X/Z axis travel |
mm |
400/300/(500) |
|
主轴单元 |
Spindle unit |
mm |
Φ140/Φ170 |
|
主轴端部形式 |
Spindle nose |
A2-5 |
|
|
主轴通孔直径 |
Spindle bore |
mm |
Φ48/Φ56 |
|
允许通过棒料 |
Bar capacity |
mm |
Φ40/Φ45 |
|
主轴最大转速 |
Max. spindle speed |
rpm |
4000/3500 |
|
卡盘尺寸 |
Chuck size |
in |
6/8 |
|
主轴电机功率 |
Spindle motor |
kW |
3.7/5.5 |
|
重复定位精度(X/Z) |
X/Z axis repeatability |
mm |
±0.003 |
|
进给电机扭矩X/Z |
X/Z axis feed motor torque |
N.m |
6/6 |
|
X/Z快速移动速度 |
X/Z Rapid traverse |
m/min |
18/15(18/18) |
|
刀架形式 |
Tool post type |
排刀架，选配刀塔 |
|
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
20×20 |
|
导轨形式 |
Guide form |
45度斜轨 |
|
|
总电源容量（连续） |
Total power capacity |
kVA |
9/11 |
|
外形尺寸 |
Machine dimension(L×W×H) |
mm |
2200(2390)×1530×1780 |
|
机床重量（约） |
Heavy weight (about) |
kg |
2200(2500) |
