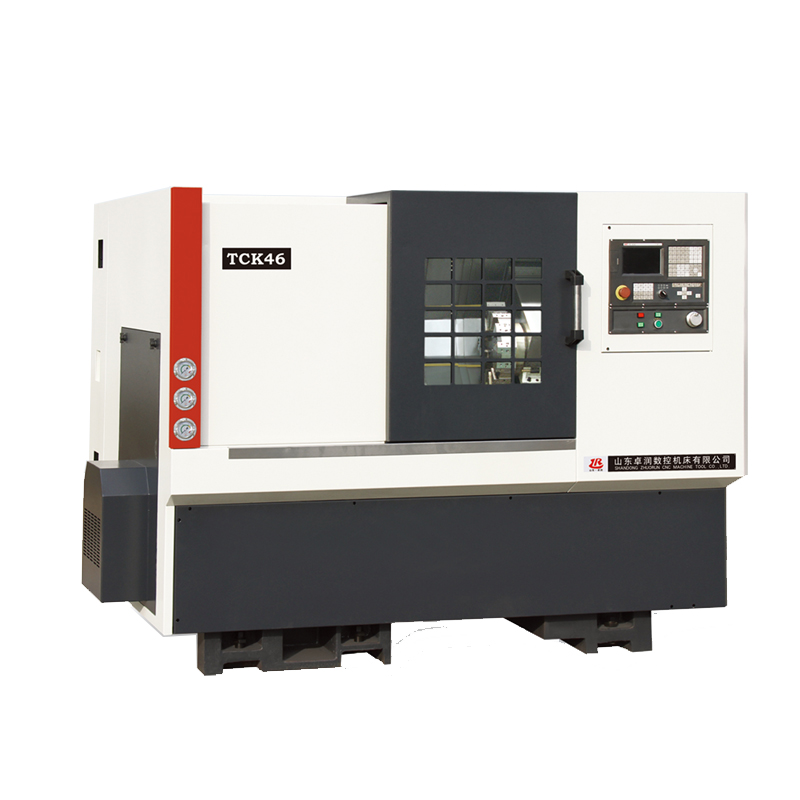

TCK46斜床身线轨数控车床
本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床长期使用的稳定性。机床采用45°整体斜床身结构，配置高精度预负荷台湾直线滚动导轨，采用伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；机床的位置精度高，排屑流畅、适合高速高精加工。
|
技术参数 |
Specifications |
单位 |
TCK46 |
|
床身上最大回转直径 |
Max.swing over bed |
mm |
Φ460 |
|
拖板上最大回转直径 |
Max.swing over cross slide |
mm |
Φ170 |
|
最大加工长度 |
Maximum processing length |
mm |
350 |
|
主轴单元 |
Spindle unit |
mm |
Φ170 |
|
主轴头形式（可选卡盘） |
The spindle nose (optional chuck) |
A2-5/A2-6 |
|
|
主轴电机功率 |
The spindle motor power |
kW |
5.5 |
|
主轴最高转速 |
Highest spindle speed |
rpm |
3500 |
|
主轴通孔直径 |
Spindle bore |
mm |
Φ56 |
|
允许通过棒料 |
Bar capacity |
mm |
Φ45 |
|
X/Z轴丝杠规格 |
The X/Z axis screw specifications |
3210/3210 |
|
|
X轴极限行程 |
The X-axis limit stroke |
mm |
240 |
|
Z轴极限行程 |
The Z axis stroke limit |
mm |
400 |
|
X轴电机扭矩 |
The X axis motor torque |
N.m |
7.5 |
|
Z轴电机扭矩 |
The Z axis motor torque |
N.m |
7.5 |
|
重复定位精度 |
X/Z axis repeatability |
mm |
±0.003 |
|
可选装刀塔（特殊配置） |
Tool Turret (Optional) |
80-8T/12T |
|
|
刀塔中心高尺寸 |
Turret center high dimensions |
mm |
80 |
|
液压尾座套筒直径 |
Hydraulic Quill dia. |
mm |
70 |
|
液压尾座套筒行程 |
Hydraulic Quill traverse |
mm |
80 |
|
液压尾座套筒锥孔 |
Hydraulic Quill taper |
莫氏4# |
|
|
液压尾座最大行程 |
Hydraulic tailstock travel |
mm |
200 |
|
外形尺寸 |
Machine dimension(L×W×H) |
mm |
2500×1700×1710 |
|
机床重量(约) |
Net. weight (about) |
kg |
2600 |
