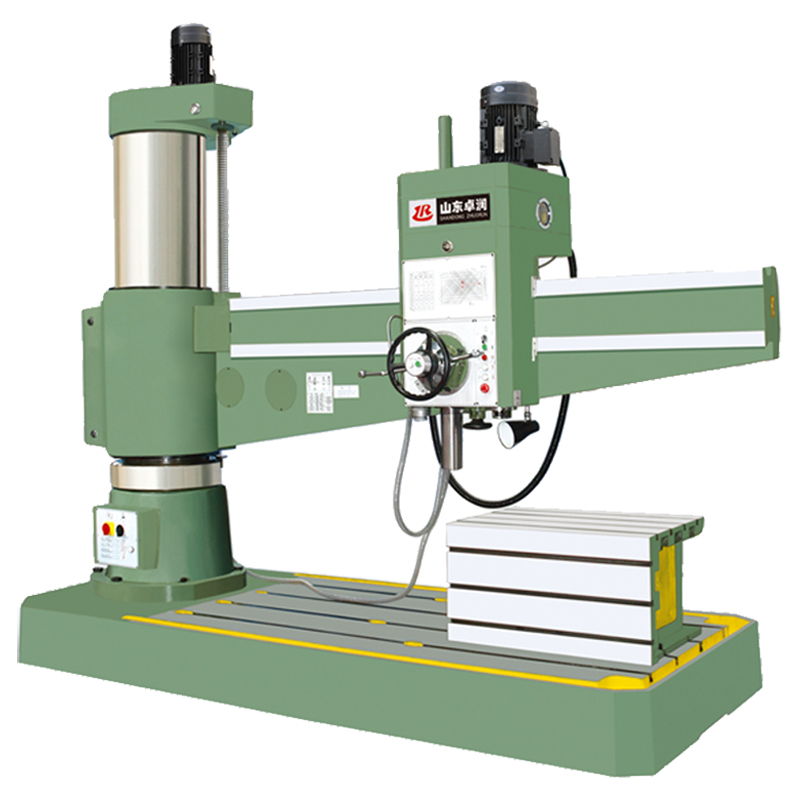

Z3063×20A摇臂钻床
Z3063液压摇臂钻床是用途广泛的大型设备，该液压摇臂钻床工作效率高，加工误差小，液压预选变速，可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作，在配有相应工装的条件下可以鏜孔，该机床操用灵活简便，是制造及设备维修等行业理想的钻孔设备。
Z3063液压摇臂钻床工作效率高，加工误差小，液压预选变速，最大钻孔直径在配有相应工装的条件下可以镗孔，主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
|
主要技术参数 |
SPECIFICATIONS |
Z3063×20A |
|
钻孔最大直径（mm） |
Max.drilling dia(mm) |
63 |
|
主轴端面至工作台距离（mm） Distance from spindle nose to table surface(mm) |
220-1300 |
|
|
主轴中心至立柱母线距离（mm） Distance between spindle axis and column surface(mm) |
430-1900 |
|
|
主轴行程（mm） |
Spindle travel (mm) |
400 |
|
主轴锥孔（莫氏） |
Spindle Cone |
5 |
|
主轴转速范围（r.p.m） |
Spinde speeds range(r.p.m) |
16-1600 |
|
主轴转速级数 |
Spinde speed step |
16 |
|
主轴进给量范围（r.p.m） |
Spinde feeding range(r.p.m) |
0.04-3.2 |
|
主轴进给量级数 |
Spinde feeding step |
16 |
|
摇臂回转角度（°） |
Rocker rotary angle |
±90° |
|
主电机功率（kw） |
Main motor power(kw) |
5.5 |
|
升降电机功率（kw） |
Movements motor power(kw) |
1.5 |
|
机床重量（kg） |
Weight(kg) |
6500 |
|
外形尺寸（mm） |
Overall dimensions(mm) |
3000×1250×3300 |
